Двигатель Ванкеля всегда привлекал внимание тем, что он не такой как все остальные - он уникум. Можно только представить, насколько был обрадован и изумлен простотой идеи Феликс Ванкель, когда ему пришла в голову мысль превратить возвратно-поступательные движения во вращательные!? Простая и гениальная идея оказалась сложной в освоении - главным образом тем, что технология требовала огромной точности в производстве деталей, и, как оказалось позже - достижения еще большей, чем в стандартных двигателях, износоустойчивости. Кроме этого, конструкция обладала рядом других технических особенностей, обеспечивших Феликса головной болью на долгое время вперед.

В первые годы после появления первого автомобиля NSU Ro-80 с двигателем, работающим по схеме Ванкеля, десятки компаний на волне возросшего ажиотажа ринулись выкупать лицензии на право производства роторного двигателя, но только считанные единицы смогли разумно преобразовать дорогостоящие чертежи гениального Феликса Ванкеля в металл. Самым известным примером из мира авто остается компания Mazda, которая устанавливает "роторы" на некоторые автомобили серии RX. В мотоциклах этот двигатель тоже нашел применение, примеры которых далее в статье. Впрочем, давайте обо всем по порядку...





Зри в корень. Устройство двигателя Ванкеля

Так называемый двигатель Ванкеля был изобретен немецким инженером Феликсом Ванкелем в 1957 году. Этот тип двигателя внутреннего сгорания использует вращательные движения для создания напряжения вместо привычной поршневой системы.  Особенность двигателя – применение трехгранного ротора (поршня), имеющего вид треугольника Рело, вращающегося внутри цилиндра специального профиля, поверхность которого выполнена по эпитрохоиде*.

* Эпитрохоида — плоская кривая, образуемая точкой, жёстко связанной с окружностью, катящейся по другой окружности.





Давление в РПД образуется за счёт вращения ротора. При этом происходит последовательное осуществление процессов – впуска, сжатия, сгорания, выпуска – в разных частях корпуса одного цилиндра. Такая конструкция даёт следующие преимущества: низкий уровень вибрации; отличные динамические характеристики; высокая мощность. Принципы процессов смесеобразования, зажигания, смазки, охлаждения, запуска принципиально ничем не отличаются от обычных поршневых двигателей внутреннего сгорания. Отсутствие громоздкого механизма газораспределения делает такой двигатель значительно проще четырехтактного поршневого за счёт меньшего количества деталей, обеспечивая необычайную компактность и высокую удельную мощность. Из минусов РПД отмечают крайне высокую критичность к регулярному сервисному обслуживанию (замена масла, уплотнителей) и высокий нагрев двигателя, а также большой расход топлива и токсичный выхлоп, что является следствием характерной для РПД узкой серпообразной камера сгорания (по краям камеры сгорание топлива затрудняется).

Соединение ротора с выходным валом через эксцентриковый механизм, являясь  особенностью РПД Ванкеля, вызывает давление между трущимися поверхностями, что в сочетании с высокой температурой, приводит к дополнительному износу и нагреву двигателя.

В связи с этим возникает требование к частой замене масла. При правильной эксплуатации периодически производится капитальный ремонт, включающий в себя замену уплотнителей. Ресурс при правильной эксплуатации достаточно велик, но не заменённое вовремя масло неизбежно приводит к необратимым последствиям, и двигатель выходит из строя.

В таком моторе очень важно следить за состоянием уплотнителей. Площадь пятна контакта очень невелика, а перепад давления очень высокий. Следствием этого, неразрешимого для двигателей Ванкеля, противоречия являются высокие утечки между отдельными камерами и, как следствие, падение коэффициента полезного действия и токсичность выхлопа.

Есть еще две сложности у этой схемы мотора - малая длина рабочего хода и очень специфический режим работы кривошипного механизма - эксцентрикового вала в отношении движения поршневой поверхности ротора. От этого у однороторного мотора  плохой график крутящего момента.

Подробнее об устройстве двигателя Ванкеля:
http://autorelease.ru/articles/automobile/946-rotornyj-dvigatel-princzip-raboty.html

Кстати, не везде об этом говорится, но двигатель Ванкеля является всего лишь одним из пяти подтипов роторных двигателей. Подробнее:
http://www.rotor-motor.ru




Полезно знать. Роторно-поршневой двигатель Феликса Ванкеля



Интересно, что за счёт отсутствия преобразования возвратно-поступательного движения во вращательное, двигатель Ванкеля способен выдерживать гораздо большие обороты, и с меньшими вибрациями, по сравнению с традиционными двигателями. Роторно-поршневые двигатели обладают более высокой мощностью при небольшом объёме камеры сгорания, сама же конструкция двигателя сравнительно мала и содержит меньше деталей. Небольшие размеры улучшают управляемость, облегчают оптимальное расположение трансмиссии (развесовка) и позволяют сделать аппарат более компактным, либо освободить место под другие цели.

Итак, компактность, производительность, оборотистость - не это ли есть магическая формула идеального двигателя, к которой пытаются приблизиться все без исключения производители мотоциклов? Да, именно так. Но в мотомире роторный двигатель пока прижиться не смог - все ставки сделаны на классический поршневой мотор различных конфигураций, таких как рядные "четверки" и v-образные "двойки" и "четверки". Правда, попадаются и редкие исключения:


Мотоциклы с РПД


Hercules

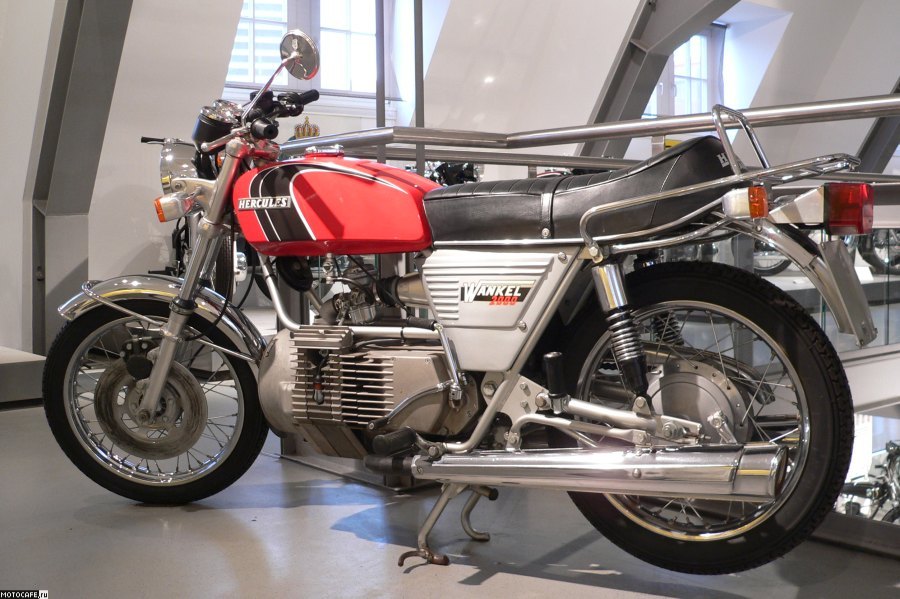

Hercules Wankel (W-2000)

В 1974 году компания Hercules первой выпустила в массы мотоциклы серии Wankel (W-2000), с двигателями KC-27 от компании "Sachs". Это были однороторные движки с воздушным охлаждением, объемом двигателя 294 см.куб. и мощностью 25 лошадиных сил, позже мощность была увеличена до 27 л.с. (20 кВт) при 6000 об/мин. Для смазки двигателя было необходимо вручную добавлять масло в топливный бак мотоцикла, а с 1976 года, после апгрейда конструкции двигателя, масло начало подаваться из специального бака с помощью насоса. В некоторых странах W-2000 продавался как DKW (Dampf-Kraft-Wagen).

Norton



Norton NRS 588

В начале 1980-х годов этот же двигатель использовался для установки в немногочисленные мотоциклы Norton, не смотря на то, что опытные прототипы РПД появились на байках Norton еще в начале 70-х. Надо отдать должное инженерам Norton, которые достаточно успешно использовали РПД в спорте - в конце 80-х и начале 90-х им практически не было равных. Особенно нужно отметить модели RCW588 и сменивший его в 91-м году NRS588, которые принесли Norton множество побед на поприще мотоспорта. Так, один из болидов NRS588 обладал превосходным отношением мощности к весу 135 л.с. / 135 кг, был компактен и легок. Существовала и дорожная версия  спортбайка - легендарный F1, мощность которого достигала 95л.с.@9500об/мин, а стоимость - 45 тысяч долларов США...

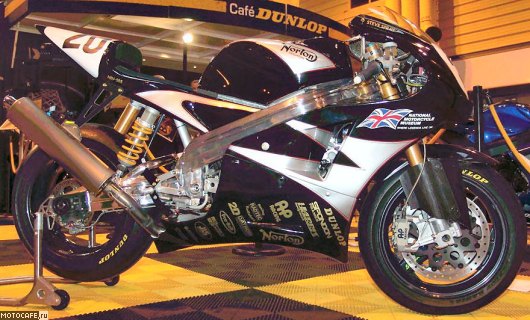

Norton NRV 588

В настоящее время Norton производит 588-кубовую двух-роторную модель NRV588 и разрабатывает 700сс версию с названием NRV700. NRV588 - современный спортбайк со доработанным, теперь уже инжекторным 170-сильным двигателем Ванкеля с впускным трактом переменной величины и электронным управлением дросселя. Характеристики байка - 130кг / 170л.с., поэтому производительность мотоцикла просто феноменальная. Ожидается, что NRV700 сможет развивать уже 210 л.с. при схожем весе мотоцикла, однако в самой компании пока об этом не распространяются.

MZ

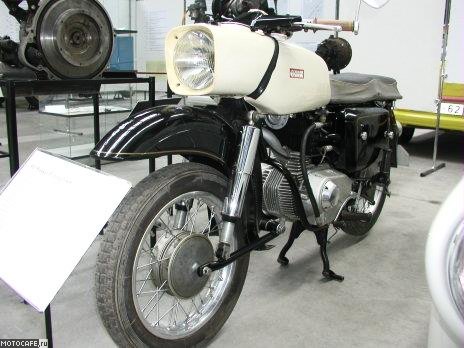

Роторно-поршневой двигатель - MZ

К 1963 году в рамках программы модернизации, отдел перспективных разработок завода MZ представил роторно-поршневой двигатель для мотоцикла. До 1965 года проводилось тестирование этого двигателя в нескольких прототипах MZ, но на этом все и закончилось.


Suzuki

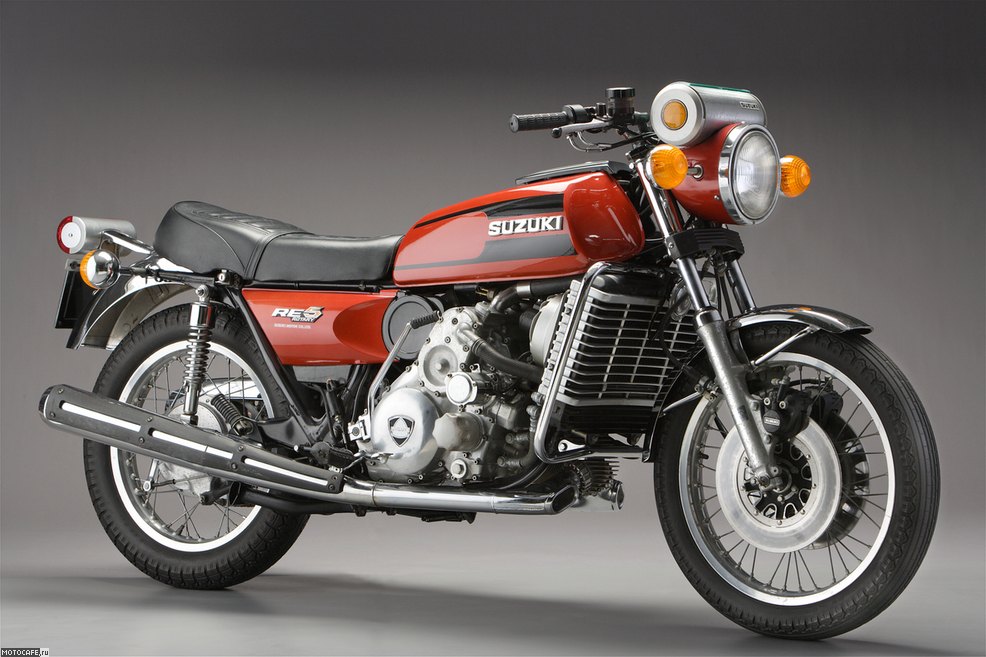

Suzuki RE5

На общей волне интереса к РПД, за разработку модели мотоцикла с роторно-поршневым двигателем взялась и японская компания Suzuki. Мотоцикл серии RE5 выпускался совсем недолго - с 1974 по 1976 г.г и вскоре стал предметом коллекционирования. Двигатель с рабочим объемом 497,5 см.куб. на 6500 об. мин. развивал мощность в 62 л.с. и максимальный крутящий момент в 54.9 Нм при 3500 об.мин.


Надо заметить, из Японцев, кроме Suzuki, планы по запуску в производство мотоциклов роторно-поршневыми двигателями были и у остальных компаний. Так, Honda тогда разрабатывала и тестировала свой прототип, а в 1972 году Yamaha даже показала на выставке Tokyo Motor Show  готовую модель мотоцикла RZ-201 с двухроторным двигателем.



Henk van Veen



Van Veen OCR 1000

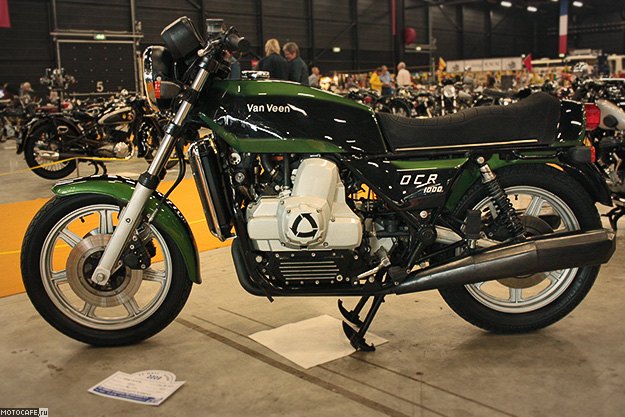

И настоящей экзотикой является этот мотоцикл OCR 1000 компании Van Veen - датского дилера марки Kreidler. После того, как Kreidler обанкротилась, в Van Veen приступили к разработке своего собственного дорожного мотоцикла с роторно-поршневым двигателем. С 1966  по 1968 год было выпущено всего 30 таких аппаратов. Двигатель рабочим объемом: 2 х 498 см.куб.и мощностью - 100 л.с. был позаимствован у автомобиля NSU-Citroen Comotor (Citroen GZ), трансмиссия в центре разработок Porsche, а рама - у Moto Guzzi.

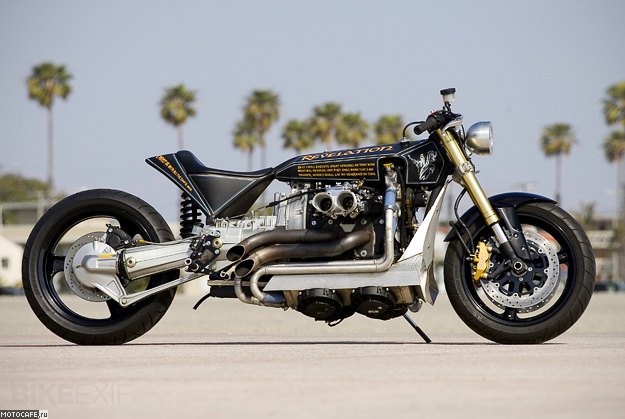

Кастом Revelation Родни Агуэра (Rodney Aguiar) с роторно-поршневым двигателем Mazda RX-7

Энтузиасты не обходят стороной двигатель Ванкеля. Установка РПД в раму кастом-мотоцикла сразу же выделяет байк на фоне остальных и привлекает внимание, при должном умении обеспечивая оригинальнейший образ мотоциклу. Ярким примером служит кастом Revelation Родни Агуэра (Rodney Aguiar) с роторно-поршневым двигателем Mazda RX-7, карданным приводом на заднее колесо от BMW R1100GS и передней вилкой от Suzuki GSX-R 750.  Как утверждает владелец, на заднем колесе его кастома Revelation целых 250 л.с., и не верить ему причин у нас не имеется. Подробнее »


Мотоциклы с РПД - отечественные разработки от ВНИИмотопром

Интересно, что в Советском Союзе тоже существовали разработки в области РПД. И если о роторном автомобиле ВАЗ известно многим, то существование в прошлом отечественных мотоциклов с двигателями, построенными по схеме Ванкеля, до сих пор для многих остается секретом.


Еще в 1970 году начались дорожные испытания двигателя РД-350В, установленного в шасси от Днепр К-650. Динамика машины оказалась удовлетворительной, мощность двигателя была доведена до 30,5 л.с., но очень малый ресурс мотора (всего в 100 часов) не позволил увидеть разработке светлое будущее.

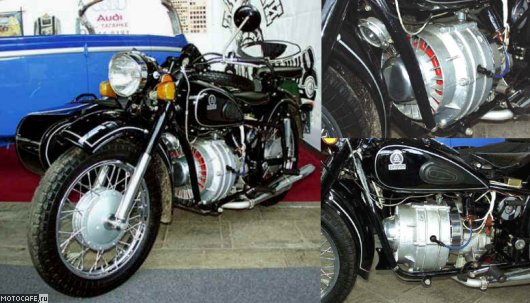

РД-350В

В 1972 году создается новый вариант РПД — РД-500В. Его корпус выполнен из алюминиевого сплава, с хромовым покрытием рабочей поверхности. Двигатель развивал мощность 40 л.с. при 6000 об/мин. Дорожные испытания мотора проводились в шасси мотоцикла Днепр МТ-9. На нем впервые опробовали систему впрыска топлива, но впоследствии отказались от нее из-за затрудненного запуска холодного двигателя (системы впрыска топлива тех времен были далеки от совершенства). Развитием РД-500В стал созданный в 1973 году РД-501, в котором применили износо-жаростойкое никасилевое покрытие алюминиевого корпуса, ротор двигателя был изготовлен из спеченного алюминиевого сплава, а воспламенение бензовоздушной смеси обеспечивалось электронной бесконтактной системой зажигания.

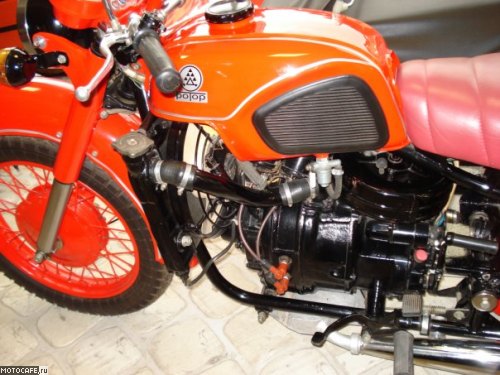

РД-510

Решительным шагом стал переход на систему жидкостного охлаждения в 1976 году. Такой двигатель, получивший обозначение РД-510, развивал уже 48 л.с. при 6000 об/мин. Дальнейшие работы были направлены на повышение "живучести" двигателя, снижение расхода топлива и токсичности отработавших газов.


Односекционный РД-515, в середине 70-х предполагалось ставить на тяжелые мотоциклы. При весе 38 кг и объеме 491 см куб. он выдавал 38 л.с. (6000 об./мин.) и 51 Нм (3500 об./мин.). Торцевые уплотнители изготовляли из стали или чугуна. Специально для этого мотора разработали технологию нанесения износостойкого жаропрочного никель-кремниевого покрытия "никосил" на алюминиевую основу. Агрегат выхаживал до капитального ремонта 50 тыс. км.

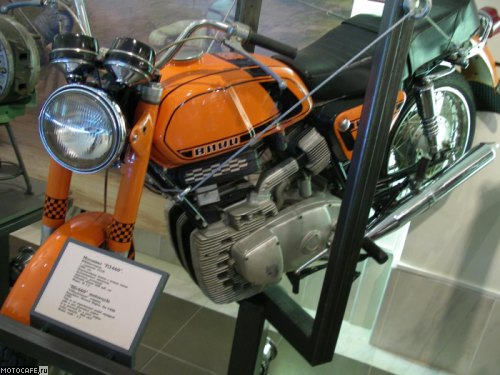

РД-660 - СССР, 1985 г

Последними из известных нам проектов в области отечественных мотоциклов с РПД являются разработанные в середине 80-х аппараты РД - 660 и эскортный мотоцикл РД-601 (613 куб.см, мощность 52 л.с. при 6000 об./мин.)



Становится понятным, что к началу "перестройки" 90-х годов институт располагал несколькими отработанными конструкциями РПД. Но дальнейший разворот событий в нашей стране убил все надежды на какое-либо успешное продолжение разработок. На сегодняшний день разработки советских времен в области роторно-поршневых двигателей можно наблюдать в таком состоянии:

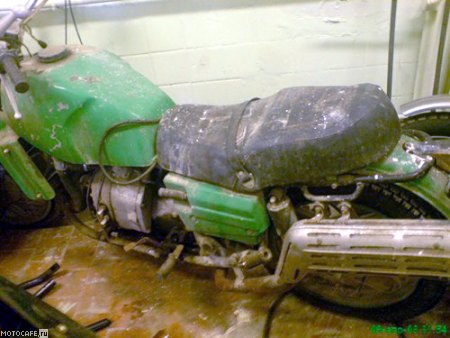

Нет слов, одни эмоции




Как мы видим, эпоха роторного двигателя так и не смогла захватить мир более привычной поршневой системы и занять свою устойчивую позицию на рынке. Обладатели мотоциклов с РПД автоматически превратились в небольшой клуб с единым интересом, а их байки – раритетом и диковинкой, которую с удовольствием примет практически любой музей!
Но вполне возможно, что будущее, которое сулили разработчики и производители двигателю Ванкеля просто еще не настало. По крайней мере, возобновившийся к нему интерес марки Norton может развить новую спираль разработок и достижений, и тогда Феликс Ванкель еще себя покажет!
