Дышите глубже! Система впуска

Часть 2. Система подачи воздуха. Инерционный наддув и турбонаддув воздуха.

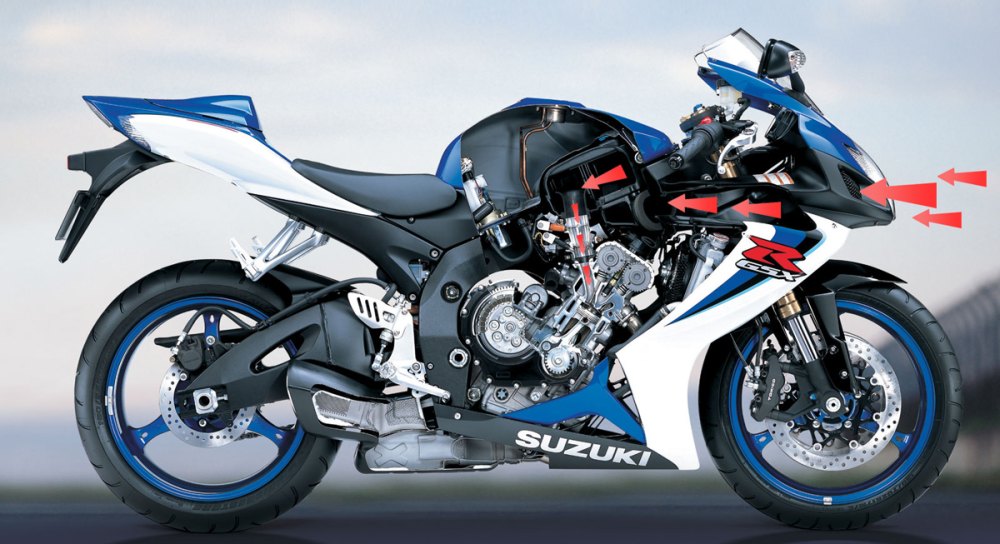

Стрелками обозначен путь воздуха во впускной системе Suzuki GSX-R600 2006

В прошлый раз мы с вами остановились на том, как топливо попадает в камеры сгорания двигателя. Однако нашим байкам нужно не только вкусно кушать, но и глубоко дышать. Вот мы сейчас и разберемся с тем, какие существуют способы доставки воздуха к двигателю.

Начнем, как водится, с основ. Двигатель мотоцикла – довольно чувствительная система, и особенно это касается потребляемого воздуха. Попадание в цилиндры пыли, грязи, песка и прочих взвешенных частиц, болтающихся в нашей атмосфере, гарантируют мотору быструю и мучительную смерть. Поэтому на пути воздушного потока, «заглатываемого» байком, устанавливается воздушный фильтр. За последние годы данный девайс претерпел значительное усложнение. На смену ранним устройствам из проволочной сетки пришли более эффективные системы из поролона, пропитываемого маслом. Также фильтр может быть выполнен из гофрированной бумаги. Бумагу пропитывают смолой, чтобы она не разбухала под воздействием воды. Гофрирование бумаги выполняется для того, чтобы получить максимальную площадь поверхности фильтрующего элемента в пределах, ограниченных размерами корпуса фильтра. Это позволяет наилучшим образом расположить отверстия в бумаге: чтобы уловить почти всю поступающую пыль, и в то же время не ограничить пропускную способность фильтра.

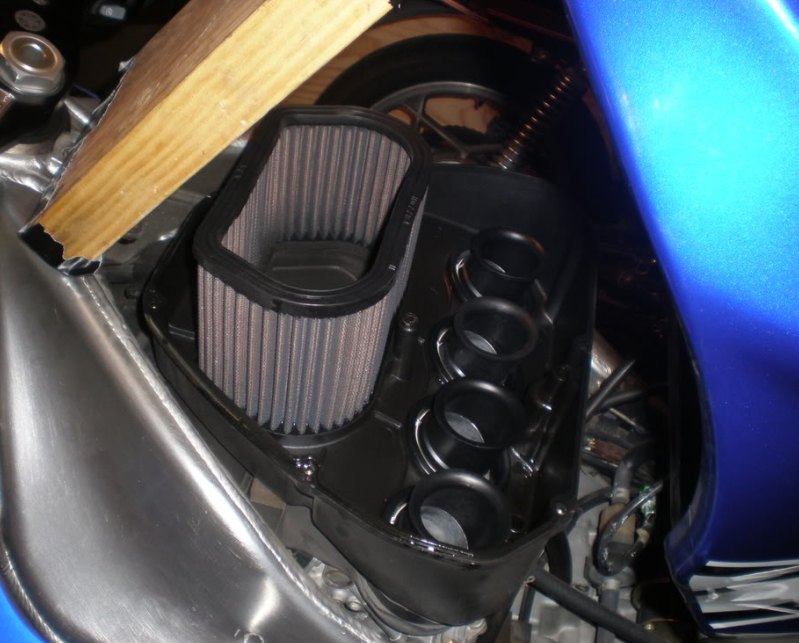

Воздушный фильтр из гофрированной бумаги, Yamaha R1 2001

Фильтрующие элементы любого типа требуют регулярной очистки или замены. При использовании бумажных элементов поры в бумаге все больше забиваются, сопротивление поступающему воздуху возрастает, и смесь переобогащается. Промасленная поверхность поролонового фильтра покрывается частицами пыли, и фильтр утратит способность улавливать «воздушный мусор». Образно говоря, «промыть-намылить-повторить», пока фильтр не станет чистым, а затем пропитать маслом.

Есть один тонкий момент. Большинство производителей устанавливают одноразовые бумажные воздушные фильтры. В то же время, множество тюнинговых фирм (наиболее известные – BMC и K&N) предлагают фильтры, которые подлежат регулярному обслуживанию. Перед райдером встает вопрос – покупать каждый раз оригинальные заводские фильтры, или купить какой-либо aftermarket-продукт, и вовремя проводить простое и не затратное обслуживание. Главное в этом вопросе – купить тот «воздушник», который предназначен именно для стоковой связки «система питания – выпускная система».

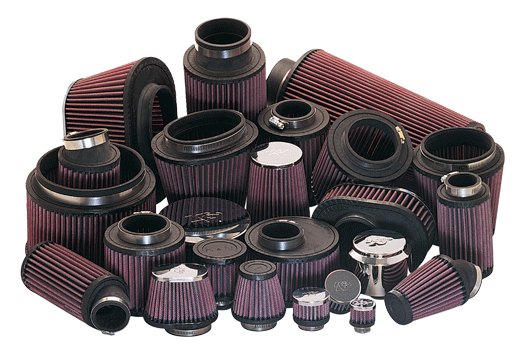

Россыпь воздушных фильтров от K&N

Думаю, не стоит упоминать о том, что езда на байке с грязным или давно отслужившим свой срок фильтром существенно укорачивает жизнь двигателю. Кроме того, для достижения необходимого соотношения топливовоздушной смеси пропускная способность фильтра рассчитывается в совокупности с системой питания. А это означает, что забитый или неправильно выбранный фильтр приведет к нарушениям состава топливовоздушной смеси – потеря мощности и рывки при разгоне неизбежны, так что заведите себе хорошую привычку вовремя обслуживать «дышалку» мотоцикла.

Теперь давайте поговорим о корпусе воздушного фильтра. «Подумаешь, корпус! Что в нем такого?» - спросите вы. За последний десяток-другой лет корпус превратился из простого кожуха для воздушного фильтра в неотъемлемую часть системы питания на спортивных и динамичных машинах, неразрывно работая в паре со впускной системой двигателя. Говоря по-научному, корпус выполняет функцию накопительной камеры, то есть поддерживает относительно постоянные объем и давление воздуха, сглаживая изменения давления воздуха, происходящие при смене частоты вращения двигателя, таким образом, чтобы смесеобразование не ухудшалось.

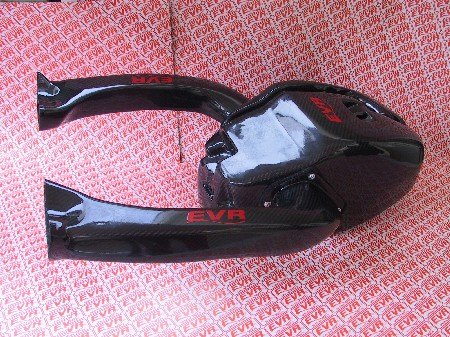

Углеволоконный корпус воздушного фильтра в сборе с воздуховодами от EVR. Ducati 848

Системы забора воздуха

Подавляющее большинство современных серийных мотоциклов не оснащается системами принудительного нагнетания воздуха, из-за больших габаритов и веса таких систем. Это на автомобиль можно поставить турбонагнетатель без каких-либо потерь – ведь пара лишних килограмм теряется на фоне колоссального притока мощности, который обеспечивает нагнетатель. Однако у конструкторов мотоциклов нет роскоши огромного пространства под капотом и относительной свободы на весах. Все, что могут сделать мотоинженеры – это максимально использовать законы физики, касающиеся динамики воздуха.

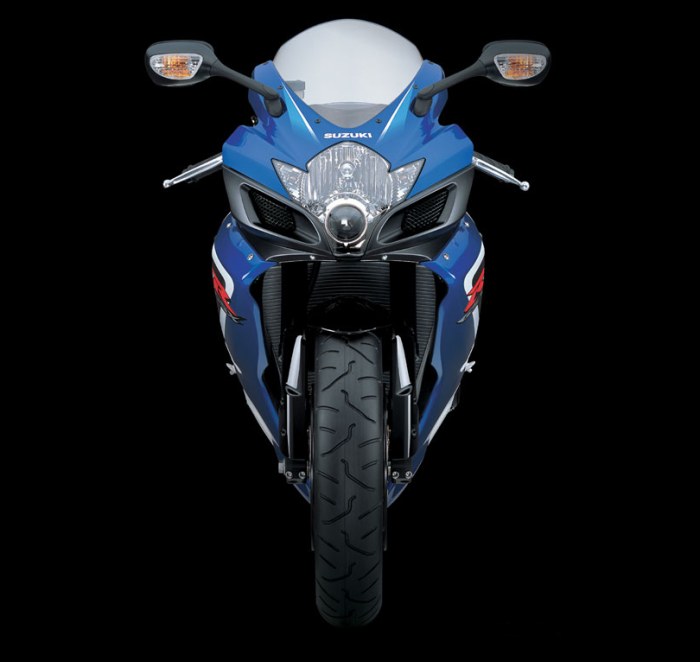

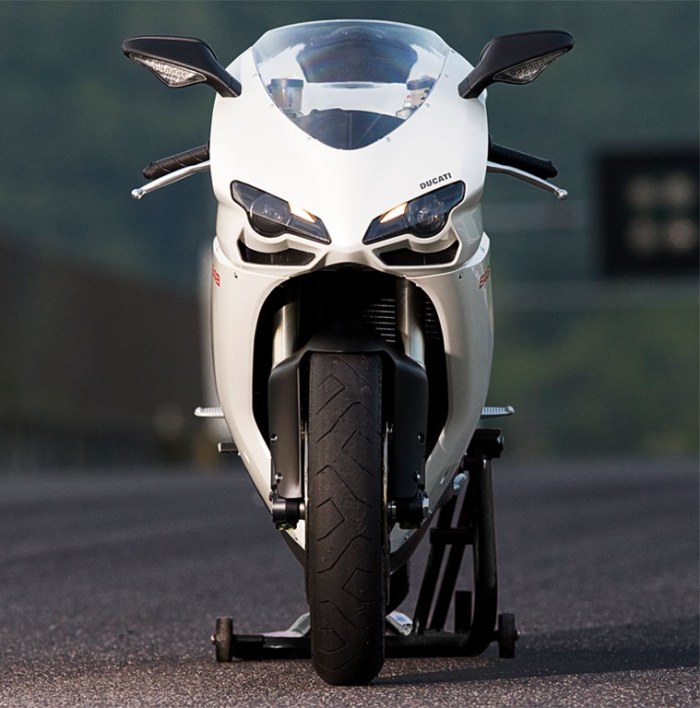

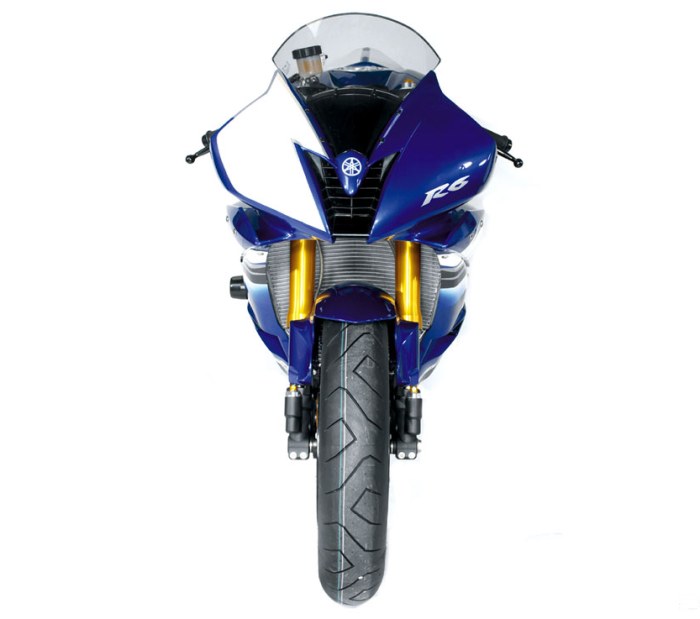

Воздухозаборники размещают в зоне максимального лобового давления воздуха

Прототип системы Ram-Air в 70-х годах представила компания Suzuki. В основе этой технологии лежала теория о подаче максимально возможного количества воздуха в систему впуска, с использованием скорости мотоцикла, для забора, направления и сжатия поступающего воздуха. Причем, в силу естественных причин, система работает все лучше и лучше при увеличении скорости – давление воздуха на лобовую часть байка возрастает, и охлажденный воздух через фронтальные заборники под давлением попадает в ресивер (то есть корпус воздушного фильтра). В дальнейшем Ram-Air стал применяться на спортбайках Suzuki GSX-R, под названием SRAD (Suzuki Ram Air Direct). Сейчас все системы этого типа называют Ram-Air, или системами инерционного наддува.

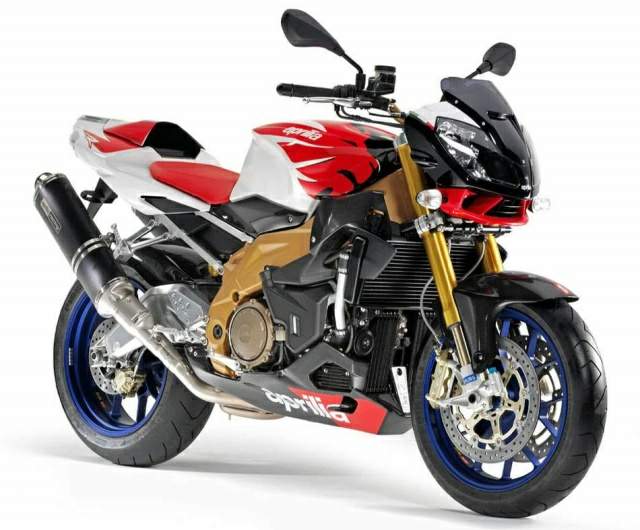

Aprilia Tuono 1000 - Первый стритфайтер с системой инерционного наддува

Дела будущие

Последние разработки в области «дыхания» мотоциклов касаются систем с изменяемой геометрией впускного тракта. Пока нельзя утверждать, что такая система есть в каждом дорожном мотоцикле, однако это дело времени. Так было всегда – сначала инновации применяют на топовых моделях, и если они проявят себя как жизнеспособные – удешевляют и устанавливают повсеместно. Причем, у каждого производителя свое видение развития данного направления.

Suzuki использует заслонку в корпусе воздушного фильтра, которая регулирует расход воздуха на входе в фильтр согласно частоте вращения двигателя. В диапазоне от низких до средних оборотов заслонка закрыта. В диапазоне от средних до высоких она открывается. Привод заслонки осуществляется тягой, присоединенной к диафрагме, которая работает от разрежения во впускном коллекторе. Разрежением на диафрагме управляет электромагнитный клапан, а им, в свою очередь, «рулит» электронный блок управления. Такая система регулирует параметры скорости и давления воздуха для их наилучшего соответствия всем диапазонам частот вращения двигателя.

Подход Yamaha еще более технологичен. Система под названием YCC-I (Yamaha Chip-Controlled Intake) дебютировала на YZF-R1 2007 года. Трубки впускного тракта состоят из двух частей. Сервомотор управляет верхней частью, уменьшая или увеличивая длину тракта. Роль ECU состоит в том, чтобы посылать сервомотору соответствующие инструкции, в зависимости от оборотов двигателя и степени открытия дроссельной заслонки. На низких оборотах больше времени между открытием/закрытием клапанов, поэтому верхняя и нижняя части тракта соединяются. Из-за этого волна высокого давления успевает пройти весь путь и отразиться как раз вовремя, чтобы на такте впуска воздух стремительно «всосался» в цилиндры. На высоких оборотах тракт разъединяется, и за счет этого становится короче (работает только его нижняя часть). За счет укорачивания тракта волна высокого давления успевает отразиться и «впихнуть» максимальное количество воздуха в цилиндры, несмотря на меньшее время между открытием/закрытием клапанов. Как результат – эффективное наполнение цилиндров воздухом и плавная реакция на ручку газа. В 2008 году YCC-I установили также на YZF-R6, где она еще раз доказала свою высокую эффективность.

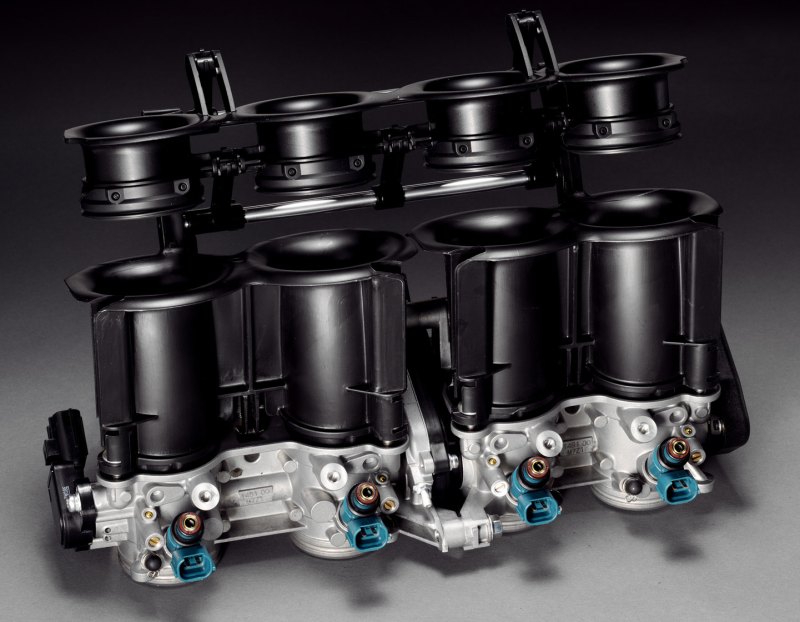

2009 R1, низкие обороты

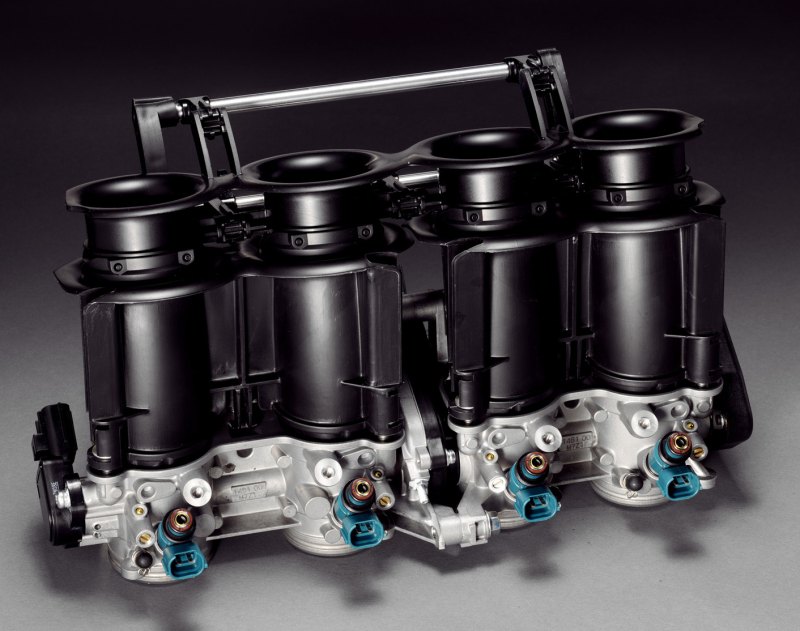

2009 R1, высокие обороты - верхняя часть коллектора не у дел

Эти технологии – пример остроумного мышления мотоинженеров, которое позволило мотоциклам дышать максимально эффективно, с толком используя «стихию ветра». Однако есть и более прямолинейный путь увеличения мощности.

Don’t mess with Mr. T

Если инерционный наддув (или, в случае с YCC-I – резонансный) – это разумное и эффективное решение для байка, то принудительная подача воздуха – это культ излишества. И сейчас мы с вами разберемся, почему.

Наддув и турбонаддув – два типа принудительного наполнения. Применяется для увеличения индикаторного КПД за счет нагнетания максимального количества воздуха в двигатель. Есть два способа осуществления нагнетания:

•    Нагнетатель – это компрессор с непосредственным механическим приводом от двигателя.
•    Турбонагнетатель – компрессор, привод которого осуществляется за счет энергии отработавших газов.

В 80-х годах наблюдалось обострение интереса производителей к турбонаддуву, как к методу получения большей мощности от двигателя заданного объема. Японцы поспешили представить несколько моделей с турбонагнетателями объемом от 500 до 750 кубиков, однако они не смогли утвердить прочное направление, и за ними не последовало никаких разработок в этой области.

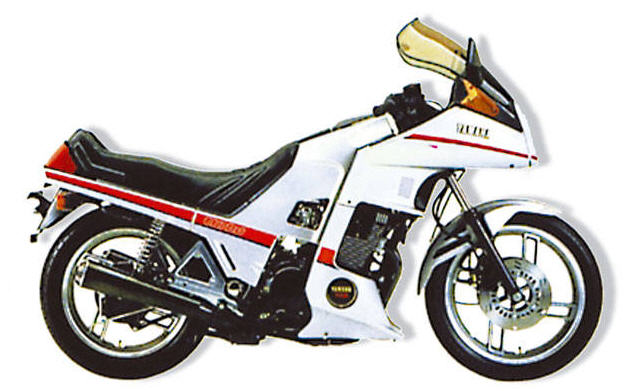

Турбо-восьмидесятые, Yamaha XJ650T 1980

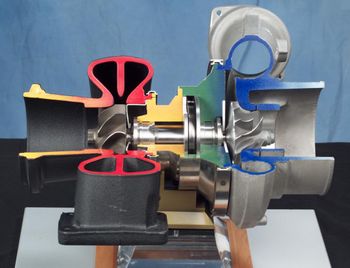

Разрез турбонагнетателя

А работает турбонаддув так. Турбонагнетатель состоит из компактной турбины, которая приводится в действие отработавшими газами. Она вращается с очень высокой скоростью (порядка 180 000 оборотов в минуту!). На другом конце вала расположен центробежный компрессор, применяющийся для нагнетания воздуха в двигатель под давлением, намного превышающем атмосферное. При увеличении объемов воздуха, попадающего в камеры сгорания на каждом такте впуска, пропорционально увеличивается количество топлива, которое может быть подано и сожжено. Таким образом, повышается мощность. Также турбина содержит клапан с датчиком давления, предназначение которого – не  допустить рост давления во впускном коллекторе выше заданного предела. В большинстве конструкций с турбонаддувом используется система впрыска топлива. ECU контролирует частоту вращения двигателя, температуру и давление наддува для обеспечения постоянной корректировки количества подаваемого топлива. Вы, наверное, уже догадались, что карбюратор не подойдет по причине необходимости соблюдения высокой точности состава смеси. Да и высокое давление будет создавать для карбов кучу технических проблем, что окончательно определяет выбор в пользу впрыска.

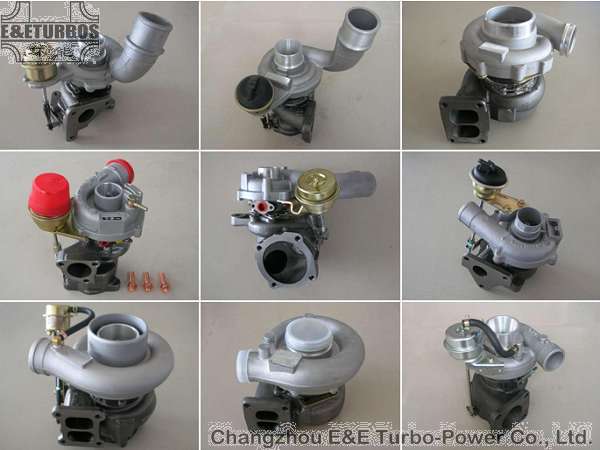

Мотоциклетный турбонагнетатель производства E&E

Прирост мощности, который обеспечивает установка турбины – гигантский. Он настолько огромен, что его практически нереально реализовать на обычных дорогах. Впрочем, небезызвестный Ghostrider доказал, что на шоссе можно уживаться и с 500-сильной Хаябусой, было бы желание. А главное – большая и незамутненная вера в то, что с тобой-то ничего никогда не случится, а как же…

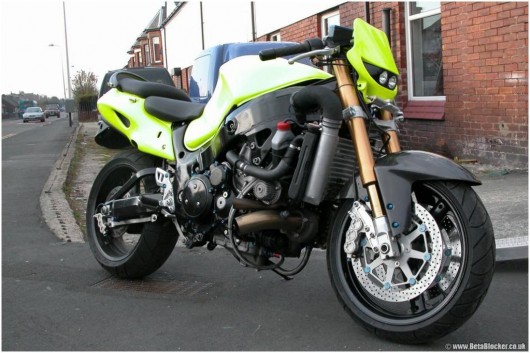

Suzuki Hayabusa. 500 лошадиных сил и большая вера в чудо

Поэтому нормальные люди ограничивают использование турбо-байков такими местами, где они действительно приходятся к месту. Например, спринт или драг-рейсинг.

Драг-рейсинг - лучшее применение турбины

******

Надеюсь, вы получили представление о том, что происходит «на вдохе» вашего мотоцикла. В следующих раз разговор пойдет о «выдохе», то есть о выхлопной системе. До скорого!
